Flüssigkeitsdichte Zapfsäulenfundamentwannen
Beschreibung
- gefertigt aus 3mm Stahlblech, flüssigkeitsdicht geschweißt
- komplett feuerverzinkt, auf Wunsch mit Schutzlackierung
- absolut sicheres Auffangen austretender Leckageflüssigkeiten und deren sichtbare, oberirdische Ableitung über Rechteck-Auslaufkanäle durch den Inselrand oder direkt auf die versiegelte Fahrbahn
- höhenverstellbare, feuerverzinkte Stützfüße als Montagehilfe
- lösbare, flüssigkeits- und gasdichte Rohrdurchführungen (geschütztes System) unter Beibehaltung der elektrischen Potentialtrennung zwischen Rohrsystem und Säulen- / Schachtsystem
- vergrößerter Montagefreiraum unter den Zapfsäulen erlaubt problemlosen Anschluß niedrig angeordneter Flanschverbindungen oder Scherventile bei Druckversorgung
- passend für alle gängigen Rohrsysteme
- behördlich angeordnete Untergrundrevisionen im Zapfsäulen-Fundamentbereich können entfallen
- Fundamentrahmen können entfallen, da alle Befestigungspositionen des Zapfsäulenfußes mit Gewindebohrungen vorbereitet sind
- auf Wunsch entsprechend kundenseitigen Anforderungen vorbereitete Rohrsysteme mit ZS-seitigem Anschlußflansch und Anschweißende unterhalb der Wanne
- Erleichterung der Rohr- und Betonarbeiten, denn die vor Verrohrungsbeginn über ihre teleskopierbaren Stützfüße ausgerichteten Wannen definieren entsprechend den Säulenvorgaben:
- die Tankinsel-Oberkanten
- die genauen Positionen aller Rohrleitungen
- die Höhenmaße der Flanschverbindungen unter der Säule (spez. Schablonen)
Standardausführungen
- Stahlblech feuerverzinkt
Varianten
- Pulverbeschichtung
- Edelstahl
Standards/ Zapfsäulentypen
die Vielfalt der im Markt befindlichen Zapfsäulentypen sowie kundenspe- zifische Sonderwünsche haben zur Folge, daß keine Standardtypen produziert und angeboten werden können. Wir können daher Angebote nur auf Anfrage erstellen, wobei neben der Zapfsäulenbezeichnung folgende Daten entscheidend sind:
- Außenmaße Zapfsäulenfuß
- Positionen der Befestigungsbohrungen, Gewindedurchmesser
- Positionen der Rohranschlüsse und Kabeldurchführungen
- Druchführungs-/ Rohrleitungstyp (Stahlrohr, Brugg-System, UPP- System, KPS-System...) und Durchmesser

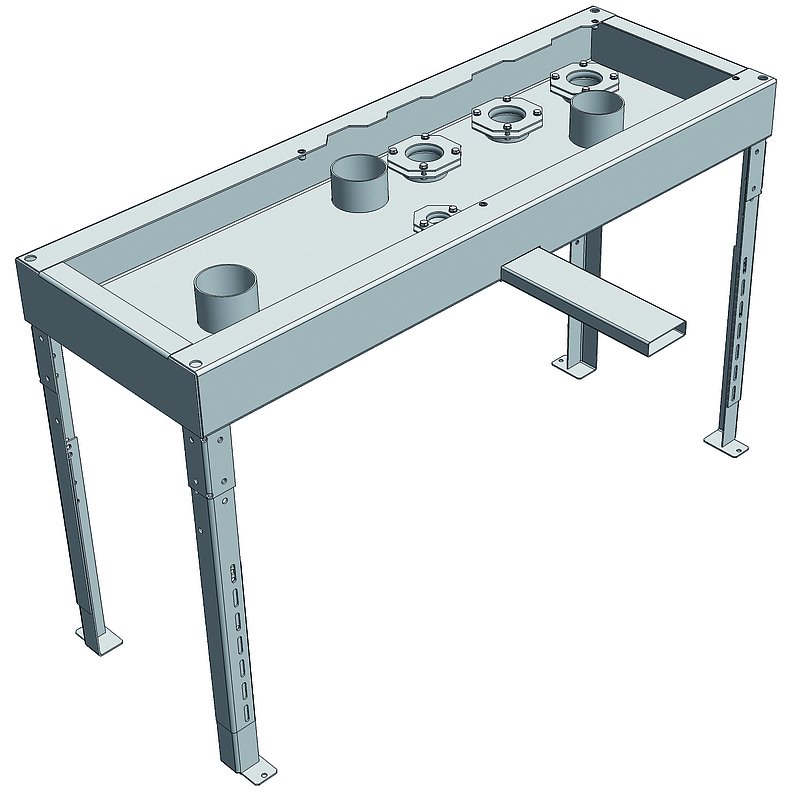

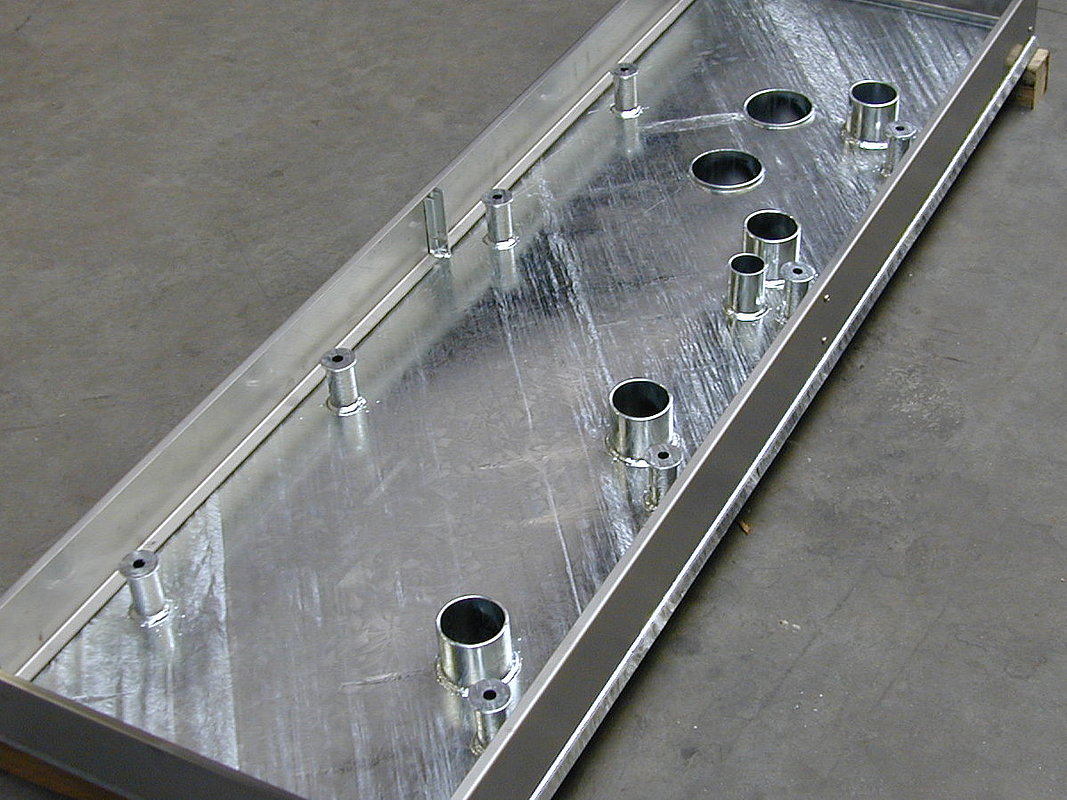

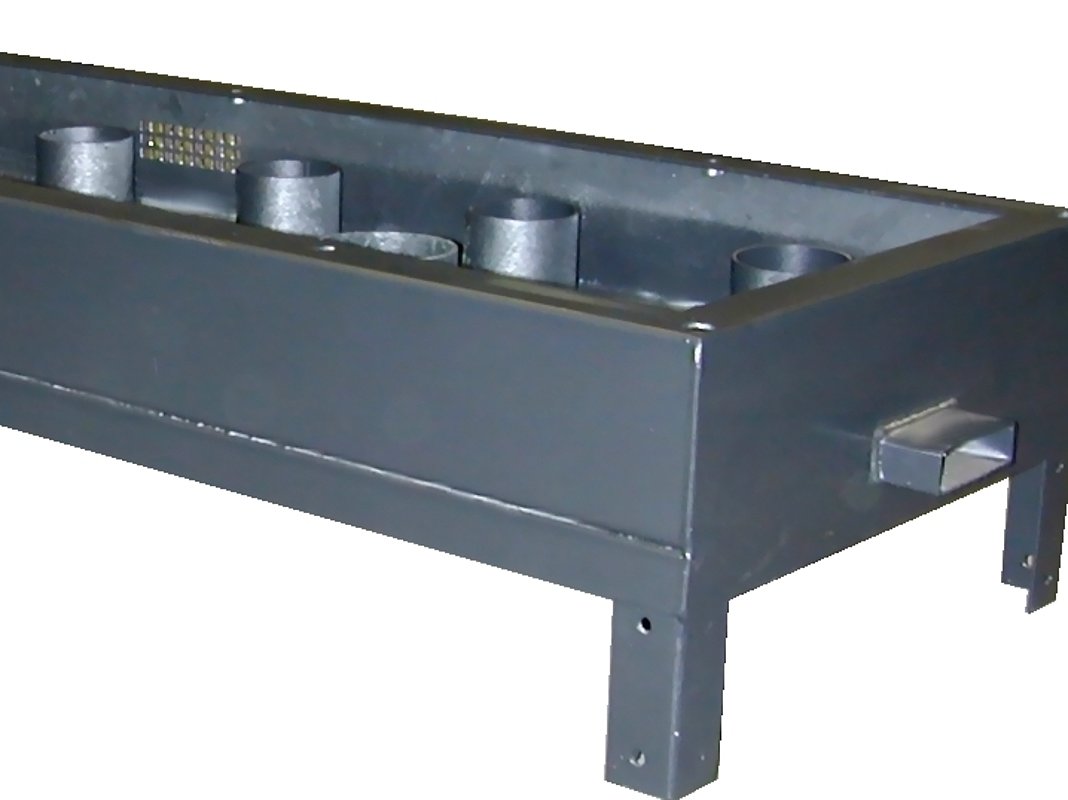

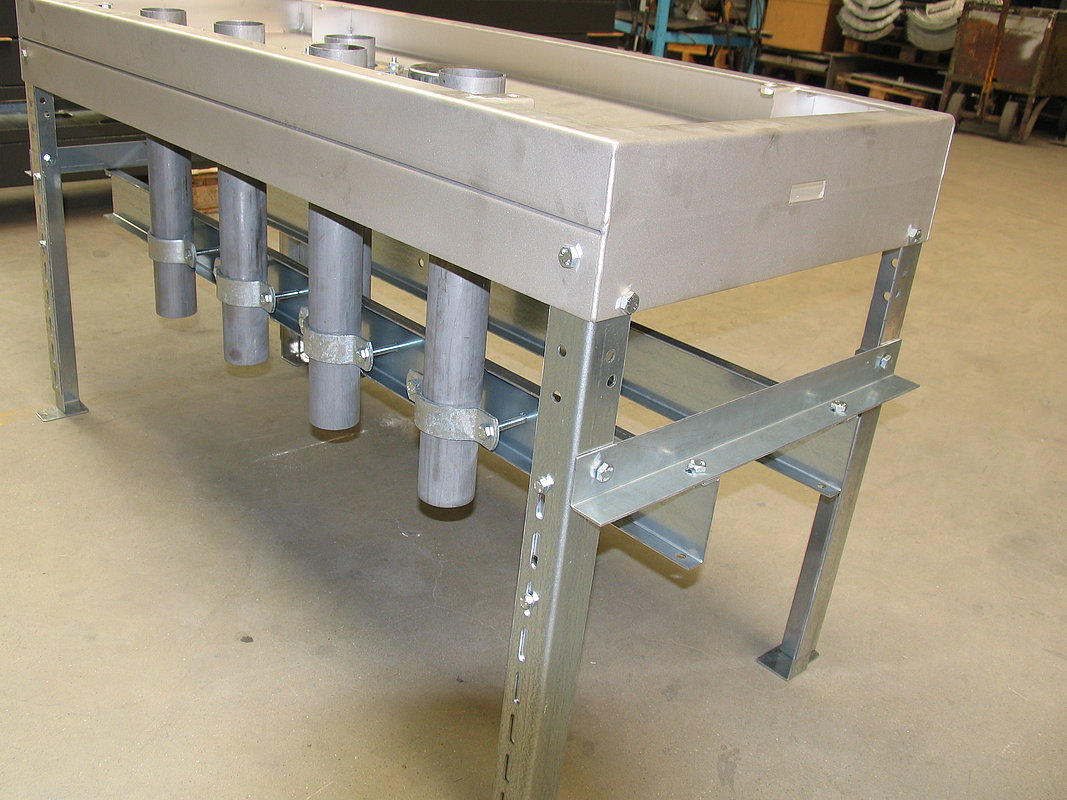

Produktbeispiele
