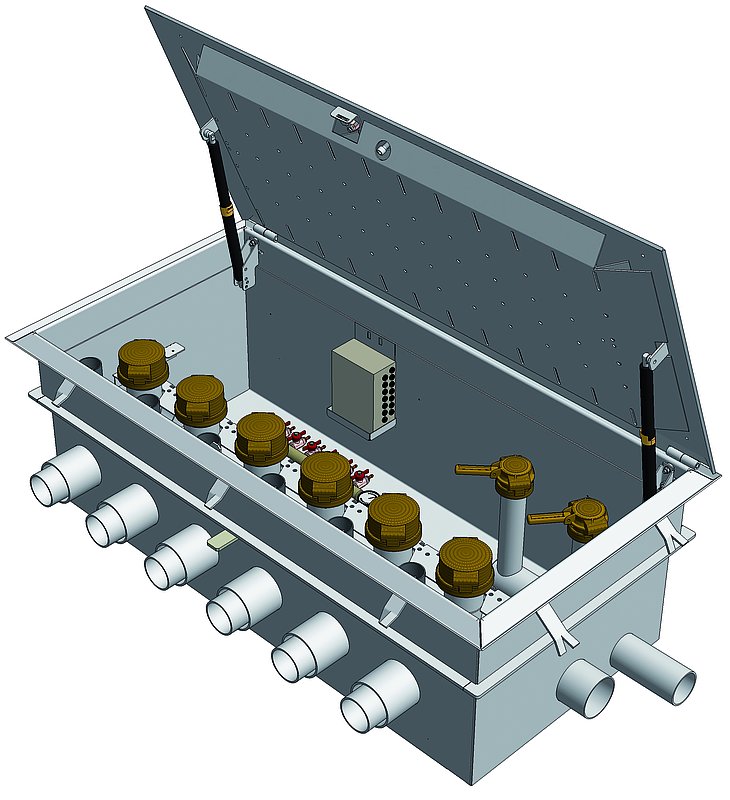

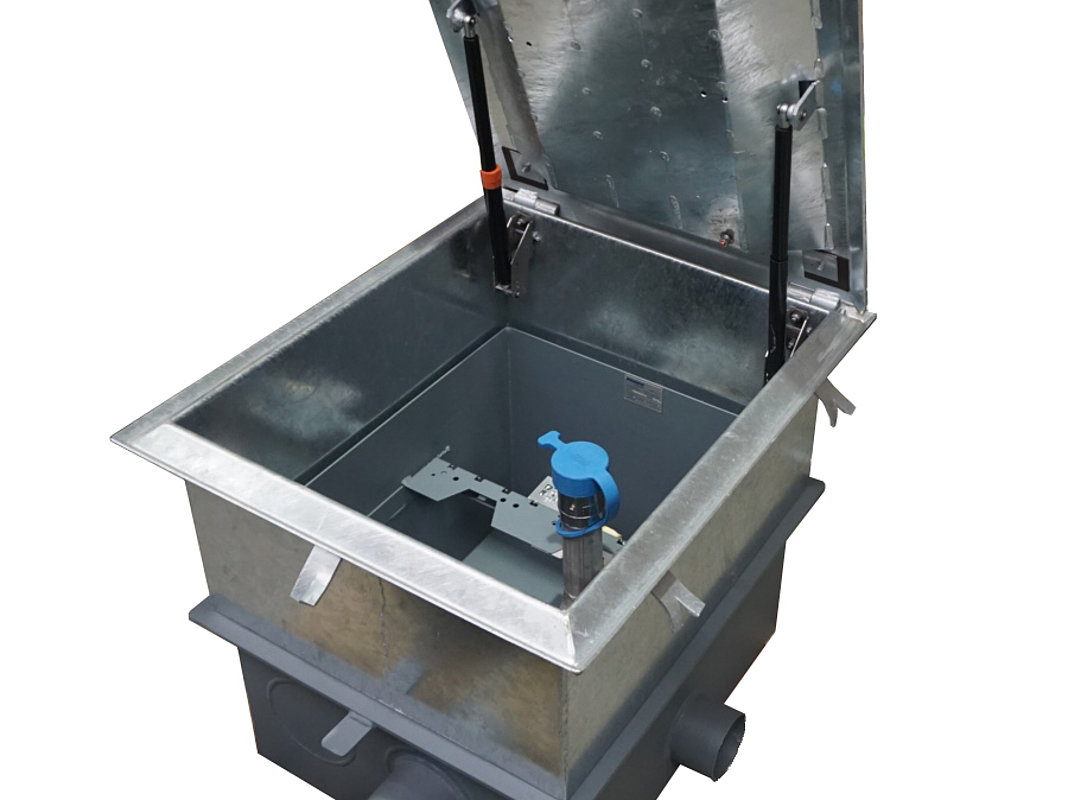

„Fernfüllschacht 2000“ tiefe Bauart befahrbar / begehbar
Beschreibung
- flexible Bestückung mit Füll- und Gaspendelanschlüssen
- Ausführungen zum Anschluß von doppelwandigen Stahl-Füllrohren, Flexwell-Füllrohren oder Kunststoff-Rohrsystemen
- Rohrabgänge horizontal in verschiedene Richtungen je nach bauseitigen Anforderungen
- Ausführungen für erhöhte Verlegetiefen, z.B. bei Einbau im Hochbord
- 2 Anschlußstutzen DN100 für Kabel-Leerrohr seitlich
- durch optimiertes Aussteifungssystem hohe Tragfähigkeit des Deckels von ca. 250 KN in befahrbarer Ausführung
- durch vom Schachtgehäuse getrenntes Oberteil, bestehend aus Deckelrahmen und Deckel, werden keine Überfahrkräfte auf Schacht und Rohrsystem abgeleitet, sondern vom bauseitigen Rahmenfundament aufgenommen. Das Rahmenfundament ist als Gefälle-Betonkranz entsprechend den jeweils vorgesehenen Lasten bauseits herzustellen.
- bei bereits installiertem Schacht ist der gesamte Deckelrahmen zur genauen Anpassung an das resultierende Fahrbahnniveau (auch Gefälle), sowie zur Anpassung der Verlegetiefe ±30mm höhenverstellbar
- umlaufendes Distanzprofil im Spalt zwischen Rahmen und Schacht zur Zentrierung des Rahmens sowie zur Abstützung einer bauseits anzubringenden Polysulfidfuge. Hierdurch zuverlässige Dichtigkeit des Gesamtsystems bis zum Deckel
- die Geometrie des Deckelrahmens mit Staukante und übergreifendem Tränenblechdeckel erlaubt eine regendichte Schachtabdeckung ohne empfindliche Gummidichtungen. Bei korrektem Einbau besteht Dichtigkeit gegen Dauerberieselung und Oberflächenwasser bis 14mm Höhe.
- Deckelkante im Rahmenprofil versenkt, dadurch geringer Überfahrwiderstand und keine Stolpergefahr
- Öffnen des Deckels durch Gasdruckfedern unterstützt, einseitig Sicherungsarretierung
- regendichter Edelstahl-Fallgriff ohne Gummidichtung, Verschlußsystem optional möglich
- Potentialausgleich zwischen Schacht und Rahmen
- 2 Transportlaschen mittig für Seilschlingen
- Befestigungsvorbereitung für Druck-Verteilerleiste und ASS / QSS-Klemmenkasten
- Kabelkanal mit Anschlußvorbereitung für Grenzwertgeber vor jeweiligem Füllanschluß
- Gehäuse und Deckelrahmen flüssigkeitsdicht geschweißt und geprüft
- gesamter Schacht feuerverzinkt, Rohre unverzinkt
- Schachtgehäuse und Rohre epoxidbeschichtet blaugrau RAL 7031
Standardausführungen
- bis zu 6 Füllanschlüsse bei 4 Gehäuselängen, 1 Gaspendelanschluß DN80
- doppelwandige Füllrohre Stahl 3“/4“, Brugg-System, KPS-System, UPP-System
Sonderausstattung
- diverse Varianten an Gaspendelanschlüssen mit Einzel- und Sammelpendelung in verschiedene Richtungen
- Erhöhung Verlegetiefe +150mm
- Drehriegel-Fallenverschluß für Deckel (Sonderform mit Steckschlüssel), Edelstahl
- Druck-Verteilerleiste, komplett installiert und geprüft
- gesamte Abfülltechnik ASS/QSS, komplett installiert und geprüft
- Kabel-Durchführungsverschlüsse KKA-100
- Diebstahl-Schutzgitter im Füllrohr
- Trittblech im Füllschacht

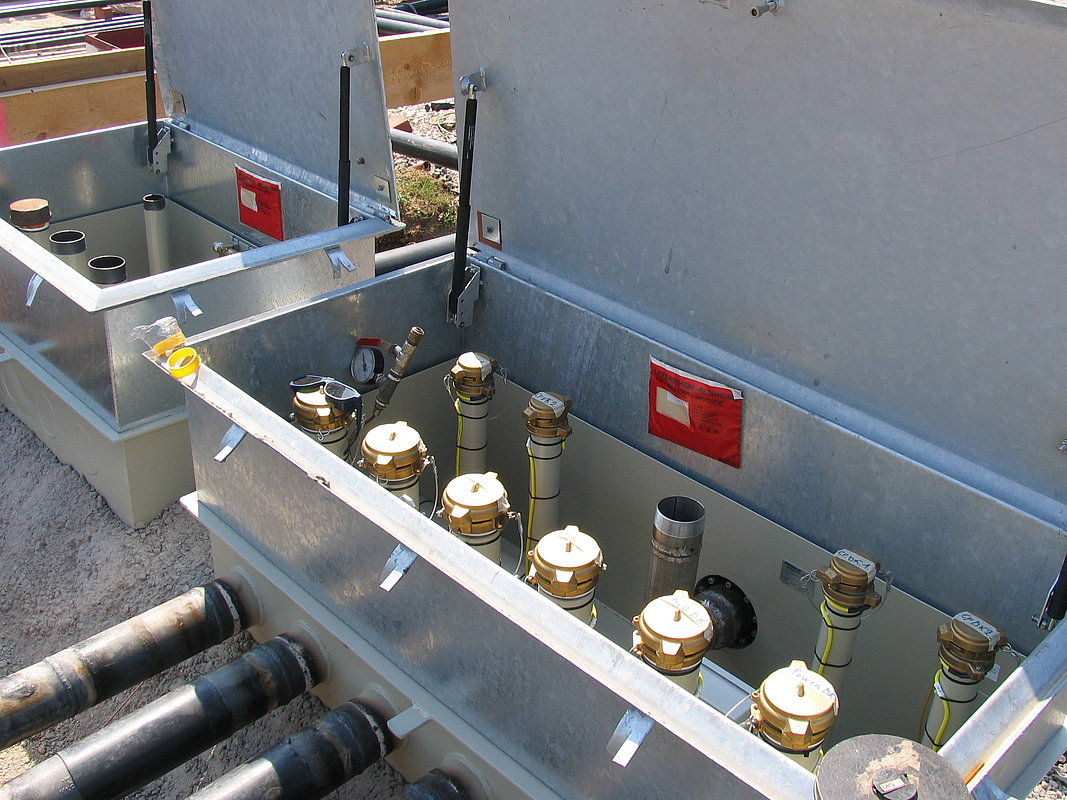

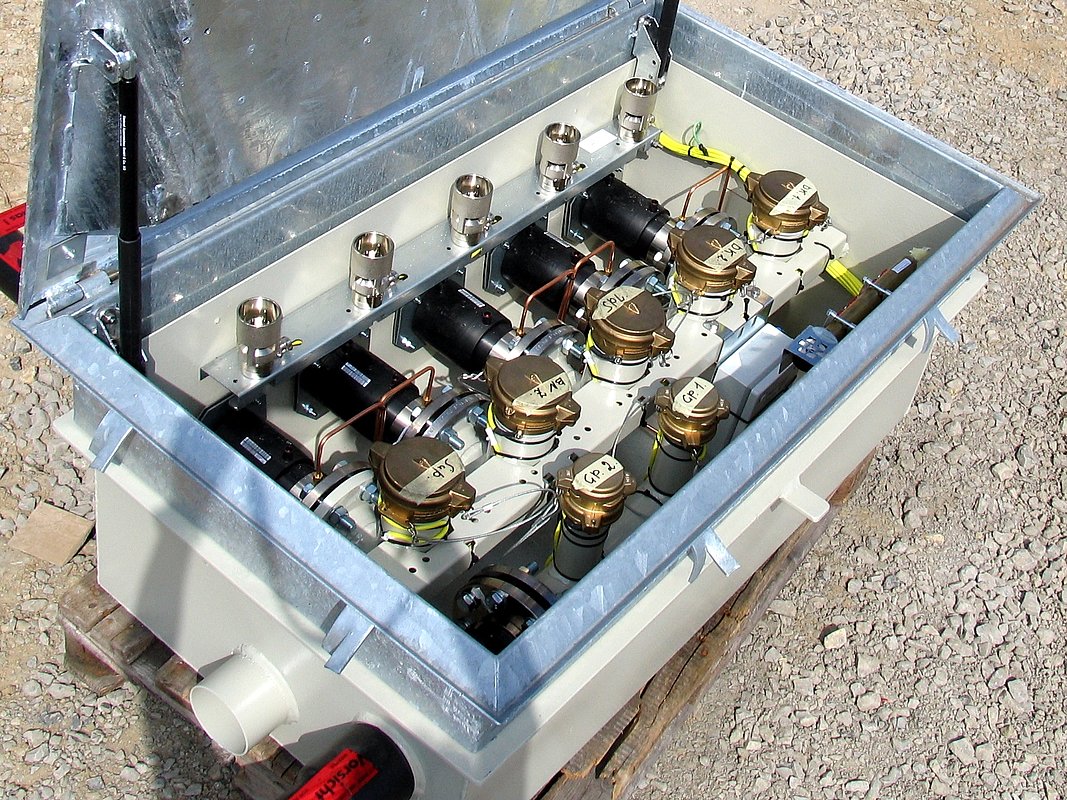

Produktbeispiele
